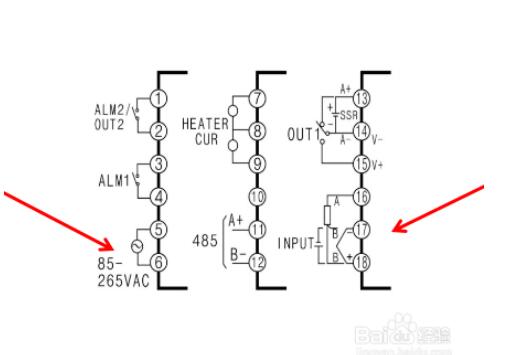

我們以這張接線圖為例，先來看供電與傳感器接線，5、6腳位為供電（AC85-265V），16、17、18腳位接傳感器，熱電偶（K、E、J等）的話接18正、17負，熱電阻（PT100、CU50）接16A、17B、18B，如果PT100是2根線的話，就把17與18腳位短接。
再來看下加熱輸出與報警輸出，以此圖來看，OUT1代表是加熱，如果是繼電器輸出的話，那么加熱接14與15腳位，如果是SSR（控制固態繼電器）輸出的話，那么接13+，14-。如果是模擬量（4-20mA、0-10V等）輸出的話，那么電流接13+，14-;電壓接15+，14-。ALM1與ALM2為報警輸出，報警1接3、4腳位，報警2接1、2腳位。報警模式與偏差值可以調節內部參數。
最后我們看下剩下的電流檢測與S485通訊功能。此表可接2個互感器來檢測加熱系統中的電流，7、8、9腳位8為公共端。11、12腳位接485通訊，11A+，12B-，可以遠程監控與調節溫度。
